一、改性沉淀硫酸鋇M-1000K1介紹

1.1產(chǎn)品介紹

M-1000K1是云浮鴻志新材料有限公司采用全新的硫酸法工藝生產(chǎn)，用碳酸鋇加硫酸進(jìn)行反應(yīng)，生成超細(xì)沉淀硫酸鋇。采用偶聯(lián)劑改性處理，過程嚴(yán)格控制各種參數(shù)，經(jīng)過多道分級過濾，保證結(jié)晶粒子均勻。產(chǎn)品具有粒徑分布范圍窄、耐酸耐堿、沒有硫化物、沒有臭味、無黑點(diǎn)雜質(zhì)、白度高、比表面積大、分散性好、透明度高、光澤度高、懸浮性好等特性?？蓮V泛應(yīng)用于各種涂料、油墨色漿，能顯著提高制品表面光澤度、顯色性、防沉性、耐水性，從而降低成本。

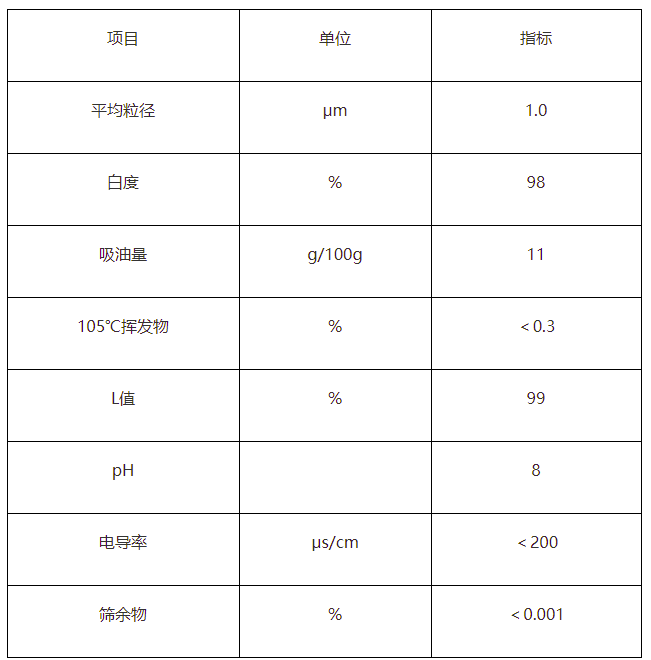

1.2技術(shù)指標(biāo)

1.3產(chǎn)品優(yōu)勢

① 純度高，耐酸堿，防腐性好，耐候性好。

② 比表面積低，容易潤濕，表面能低，分散性好。

③ 不同于普通工藝生產(chǎn)，幾乎沒有硫化物，沒有氣味。

④ 粒徑均勻，吸油量低，減少VOC，具有很好的流平性。

⑤ 白度高，色中性，具有超高的光澤度，可減少制品色差。

⑥ L值高，偏藍(lán)相，具有空間位隔效應(yīng)，能減少鈦白粉用量。

⑦ 雜質(zhì)少，無黑點(diǎn)，無有害物質(zhì)，能保證制品安全性和清潔性。

⑧ 硬度適中，不含石英等雜質(zhì)，可減少涂料研磨時(shí)間和損耗率。

二、試驗(yàn)情況

2.1改性沉淀硫酸鋇M-1000K1用于白色體系

涂料配方工藝：先將丙烯酸樹脂、鈦白粉、沉淀硫酸鋇、分散劑、消泡劑、二甲苯高速分散15-20分鐘，再加入流平劑，然后中速分散5分鐘后，過濾即好。（漿料：玻璃珠=1 ：1）

2.2性能對比

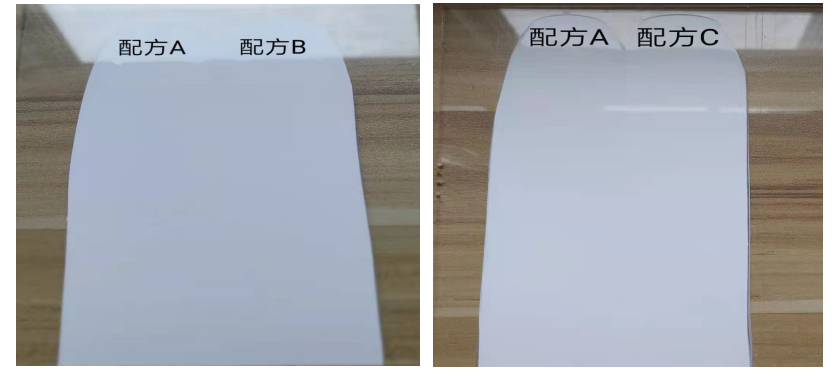

2.3添加沉淀硫酸鋇色澤對比

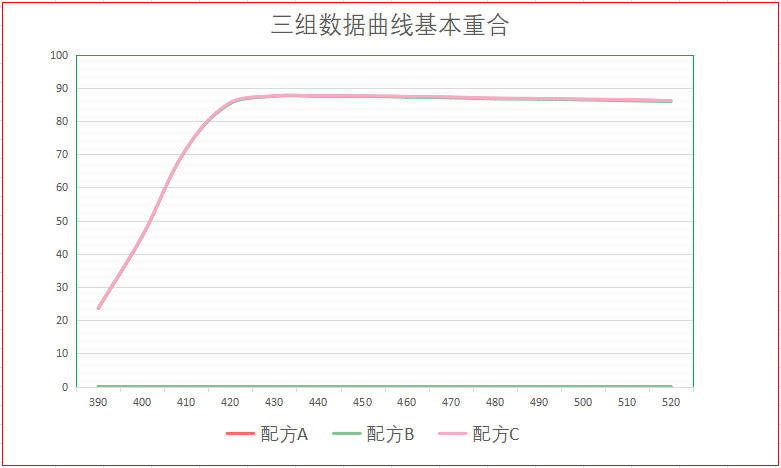

2.4添加改性沉淀硫酸鋇M-1000K1后的光譜吸收曲線變化圖

三、試驗(yàn)總結(jié)

3.1在適當(dāng)范圍內(nèi)使用改性沉淀硫酸鋇M-1000K1替代鈦白粉，不會(huì)影響純色色漿以及色漆的色濃度和遮蓋力，可在一定程度上提高白色漆的白度，保色性佳。

3.2改性沉淀硫酸鋇M-1000K1分散性，潤濕性好，不影響鈦白粉分散的同時(shí)能促進(jìn)漆膜顏色的均勻分布，不易浮色發(fā)花。

3.3在白色體系中增加改性沉淀硫酸鋇M-1000K1組分后，漆膜光澤度優(yōu)異，保光性好。
